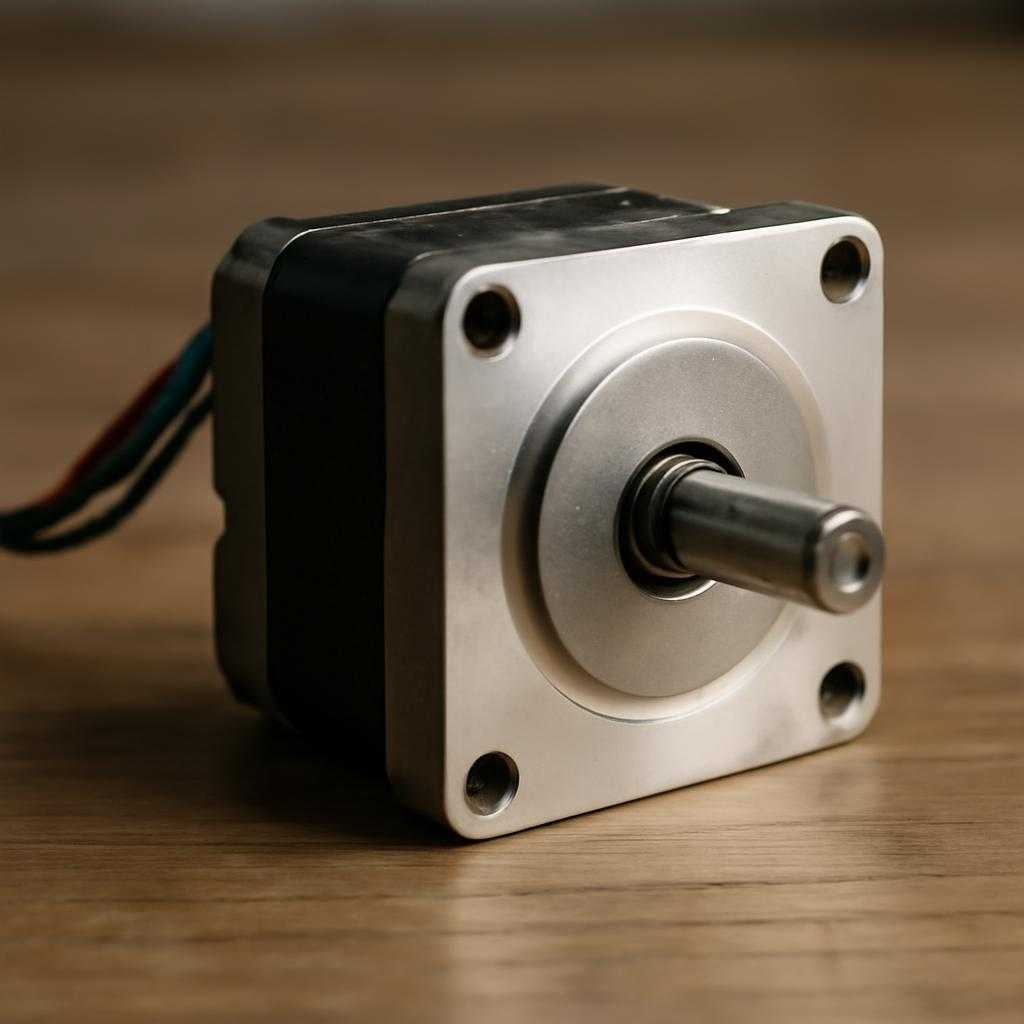

шаговый двигатель — электромеханический узел, преобразующий цифровые импульсы управления в прецизионное угловое перемещение. Ротор перемещается фиксированными шагами, упрощая формирование точной позиции без датчиков обратной связи.
Принцип работы основан на взаимодействии зубчатого ротора с многополюсным статором. При последовательном возбуждении обмоток формируется вращающее магнитное поле, притягивающее зубцы к соответствующим полюсам статора. Шаг выходит фиксированным и определяется конструкцией: числом зубцов, фаз, электронных обмоток. Размер шага обычно колеблется от 0,9 до 7,5 градуса.
Типы конструкций
Двигатели делят на три семейства: реактивные, с постоянным магнитом, гибридные. Реактивная схема использует мягкую сталь в роторе, лёгкая и доступная. В варианте с постоянным магнитом ротор набирает высокий удерживающий момент при компактных габаритах. Гибрид сочетает преимущества первых двух, достигая шага до 0,9 градуса при минимальном люфте.
Управление и драйверы
Для запуска применяют драйверы, трансформирующие логические импульсы контроллера в ток обмоток. Существуют методы управления: волновое, полный шаг, полушаг, микрошаг. Волновой способ активирует лишь одну фазу за такт, минимизируя потребление энергии, однако снижая крутящий момент. Полный шаг задействует две фазы, увеличивая момент без потери разрешения. Полушаг чередует схемы, повышая плавность хода. Микрошаг подаёт ток синусоидальной формы, разбивая стандартный шаг на десятки либо сотни долей, устраняя резонанс и акустические шумы.
Параметры выбора
Ключевые параметры при проектировании: крутящий момент, шпинделяаг, ток фазы, индуктивность, сопротивление, тепловая нагрузка. Крутящий момент измеряют при номинальном токе и фиксированной скорости. Высокая индуктивность ограничивает реакцию на быстрые импульсы, снижая вращательную скорость. Вентиляция корпуса понижает температуру обмоток, продлевая срок службы изоляции. При работе над компактными устройствами значим параметр соотношения момента к массе, а при станочной автоматике — скорость разгона и динамическое торможение.
Питание подают от униполярной либо биполярной схемы. Униполярный вариант применяет вывод со средней точкой обмотки, упрощая драйвер и снижая максимальный магнитный поток. Биполярный вариант использует Н-мост, выдавая повышенный момент при одинаковом габарите. При питании от аккумулятора драйвер с широтно-импульсной модуляцией удерживает стабильный ток при скачках напряжения.
При достижении резонансной частоты вал производит вибрации. Микрошаговое управление, демпфирующие муфты и оптимальный профиль разгона устраняют этот эффект. Программное изменение ускорения критично для точных механических систем, включая 3D-принтеры и станки с числовым управлением.
Шаговый привод синхронизируется с оптическими или магнитными датчиками для абсолютного позиционирования. Замкнутый контур повышает надёжность при динамических перегрузках, исключая пропуск импульсов.
В робототехнике компактные гибридные моторы питают шарико винтовые пары манипуляторов, обеспечивая точность до сотых долей миллиметра. В медицине микрошаговые исполнительные механизмы дозируют реагенты без шума. В аэрокосмических системах реактивные модели выполняют ззадачи ориентации приборов при низкой температуре.
Современные драйверы внедряют интеллектуальные алгоритмы сглаживания тока, термическую защиту, интерфейсы SPI и I²C. Разработчик через несколько регистров регулирует ускорение, ток удержания, режим сна, сокращая время интеграции в конечный продукт.
Шаговый двигатель превращает цифровые импульсы в дискретный угол поворота. Ротор с постоянными магнитами шаг за шагом фиксируется в позициях, заданных комбинацией обмоток статора. Угол шага зависит от количества зубцов и фаз статора. Разрешение модели определяется числом шагов на оборот. При удержании ротора между шагами узел сохраняет момент благодаря магнитному потоку в зафиксированном положении.
Типы конструкций
Двигатели условно разделяются на три семьи: с постоянным магнитом, с переменным магнитным сопротивлением и гибридные. Первый вариант отличается крупным углом шага, второй значительной скоростью, третий сочетает достоинства обоих подходов. Гибридная модель формирует шаг 1,8° или меньше до 0,9° при микрошаговом режиме. Переменное магнитное сопротивление достигает 24-48 шагов на оборот, однако повышенный гистерезис снижает крутящий момент. Конструкция с постоянным магнитом выдаёт стабильный момент на низких скоростях, что подходит для актуаторов в приводах клапанов.
Расчёт параметров
При выборе устройства инженер учитывает два ключевых показателя: статический крутящий момент и момент инерции нагрузки. Статический момент Mс выдерживается двигателем при удержании позиционируемого узла без потери шага. Для прогнозирования ускорения используется выражение α = (Mс · n)/I, где n — эффективность передачи, I — суммарный момент инерции, приведённый к валу. Коэффициент запаса берётся не ниже 2,5. Шаговая частота определяется запросами системы управления: Fш = ω/θ, где ω — требуемая угловая скорость, θ — угол шага. При микрошаге значение θ делится пропорционально числу интервалов.
Схема управления
В простейшем варианте фазы питаются последовательным набором транзисторных ключей через мостовую схему. Униполярное включение снижает уравнительный ток в обмотках, но выигрывает за счёт меньшего числа ключей. Биполярный драйвер использует полный мост, добавляя к моменту примерно 30 % за счёт обратного включения. Микрошаговое управление формирует синусоиду тока, снижая вибрации и увеличивая точность. Частота коммутации возрастает, поэтому к драйверу предъявляются повышенные требования по тепловому режиму. При выборе источника питания учитывается запас напряжения для скоростных импульсов: Эп = 32·L·di/dt.
Резонанс на диапазоне 70-120 Гц вызывает потерю синхронизации. Для подавления эффекта применяются микрошаг, демпфирующие шунты либо механический флайвил. При активации микрошага принимают частоту не ниже 16-кратной базового шага, что отодвигает собственный резонанс к недостижимой зоне.
Узел применяют в дозирующих насосах, различной печатной технике, роботизированных манипуляторах, станках с ЧПУ, оптических платформах. Для крепления нужна высокая жёсткость, чтобы исключить люфт. Тепло от статора отводится металлизированным основанием, зазор между двигателем и рамой заполняется термопрокладкой. При прокладке кабеля учитывают минимальный радиус изгиба, пучок фиксируют к раме стяжкой, выводы маркируют по схемам производителя.
