Диагностика и ремонт автоэлектрики: роль ножевых разъёмов

В современном автомобиле электрическая система это сердце, обеспечивающее работу всего от двигателя до мультимедиа. Когда возникают проблемы с электрикой, диагностика и ремонт требуют точности и надежных инструментов. Одним из важных элементов здесь выступают ножевые разъемы, которые играют ключевую роль в обеспечении стабильных соединений. Эти компоненты широко используются в автомобильной промышленности для передачи мощного тока и сигналов. Для тех, кто ищет качественные ножевые силовые разъемы и корпуса, полезным ресурсом станет каталог на сайте https://eicom.ru/catalog/Connectors,%20Interconnects/Blade%20Type%20Power%20Connectors%20-%20Housings где представлен обширный ассортимент от проверенных производителей.

Почему ножевые разъемы так важны? Они позволяют быстро подключать и отключать электрические цепи без повреждения проводов, что особенно актуально при поиске неисправностей. Представьте ситуацию: двигатель не заводится, а причина кроется в слабом контакте в блоке управления. С помощью ножевого разъема вы можете легко протестировать цепь, не разбирая всю проводку. В этой статье мы разберем, как эти устройства интегрируются в процесс диагностики, какие типы существуют и как их правильно использовать для ремонта автоэлектрики.

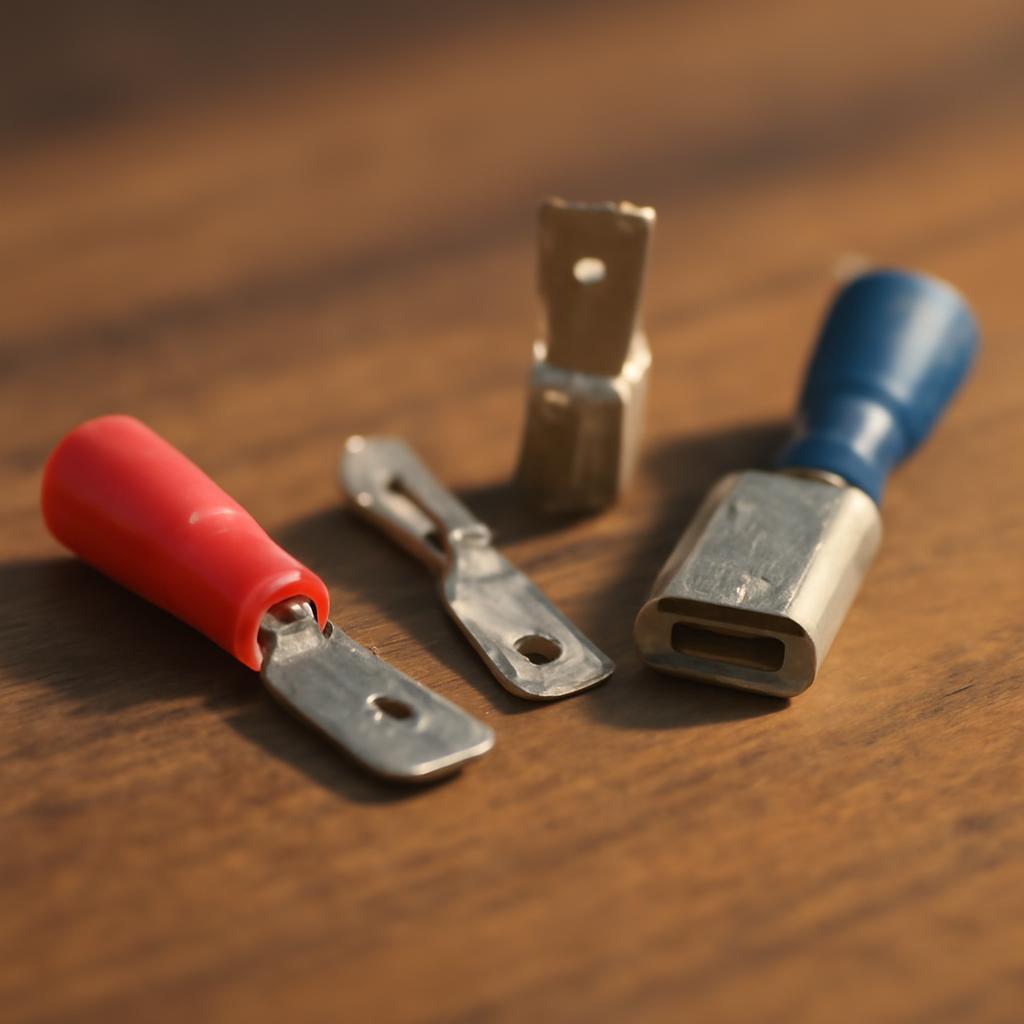

Схематическое изображение ножевых разъемов в системе автоэлектрики, показывающее их роль в соединении проводов.

Что такое ножевые разъемы и их место в автоэлектрике

Ножевые разъемы, или blade-type power connectors, это тип электрических соединений, где контактные элементы имеют форму лезвия, вставляющегося в соответствующий слот. Они предназначены для передачи высоких токов, что делает их идеальными для автомобильных систем, таких как стартеры, аккумуляторы и блоки управления двигателем. В отличие от обычных винтовых соединений, ножевые разъемы обеспечивают быстрый монтаж и демонтаж, минимизируя риск короткого замыкания во время работ.

В диагностике автоэлектрики эти разъемы выступают какмостик для тестирования. Автомеханики используют их для подключения диагностических сканеров или мультиметров напрямую к цепям, избегая сложной разборки. Например, при проверке системы зажигания ножевой разъем позволяет измерить напряжение на свечах без снятия всей панели. Это не только ускоряет процесс, но и снижает вероятность дополнительных повреждений.

«Ножевые разъемы революционизировали ремонт автоэлектрики, сделав диагностику доступной даже для самостоятельных работ.»

Роль ножевых разъемов особенно заметна в современных электромобилях и гибридах, где электрические цепи работают под высоким напряжением. Здесь они интегрируются в корпуса (housings), защищающие от влаги и вибраций. Такие конструкции выдерживают экстремальные условия эксплуатации, что критично для надежности. Если вы занимаетесь ремонтом, понимание принципов работы этих компонентов поможет избежать типичных ошибок, таких как окисление контактов или неправильная полярность.

Давайте разберем, почему именно ножевые разъемы стали стандартом в автомобильной отрасли. Во-первых, их компактность позволяет размещать соединения в тесных пространствах под капотом. Во-вторых, материал обычно медь с посеребрением обеспечивает низкое сопротивление и долговечность. А в-третьих, наличие фиксирующих механизмов в корпусах предотвращает случайное отключение во время движения.

• Преимущества ножевых разъемов: быстрая установка, высокая токопроводимость, защита от коррозии.
• Области применения: системы питания, освещение, датчики и исполнительные механизмы.
• Совет эксперта: всегда проверяйте совместимость разъема с напряжением вашей системы перед установкой.

В контексте ремонта, ножевые разъемы упрощают локализацию проблем. Допустим, вы подозреваете неисправность в проводке ABS. Подключив тестер через ножевой интерфейс, можно измерить сопротивление и выявить обрыв за считанные минуты. Это особенно полезно для владельцев, которые предпочитают самостоятельный ремонт, экономя на услугах сервиса.

Типы ножевых разъемов и их применение в диагностике

Разнообразие ножевых разъемов позволяет адаптировать их под конкретные задачи в автоэлектрике. Основные типы включают однорядные и многорядные конфигурации, а также варианты с различным количеством контактов от 2 до 20 и более. Однорядные разъемы подходят для простых цепей, таких как подключение фар или сигнализации, в то время как многорядные используются в сложных системах, например, в электронных блоках управления (ECU). Корпуса для этих разъемов часто изготавливаются из термопластика или металла, обеспечивая герметичность по стандарту IP 67, что защищает от пыли и воды.

В диагностике тип разъема определяет эффективность тестирования. Для проверки аккумуляторной системы идеальны мощные ножевые коннекторы с высоким током до 100 А, позволяющие подключить нагрузочную вилку без риска перегрева. При ремонте проводки в салоне, где пространство ограничено, предпочтительны компактные модели с защелкивающимися корпусами. Важно отметить, что неправильный выбор типа может привести к ложным показаниям: например, разъем с низким током в мощной цепи вызовет падение напряжения, искажая результаты.

«Выбор правильного типа ножевого разъема это половина успеха в точной диагностике автоэлектрики.»

Применение в практике: при подозрении на неисправность генератора механик подключает мультиметр через ножевой разъем к выходным клеммам, измеряя выходное напряжение под нагрузкой. Это позволяет выявить диодный мост или регулятор без полной разборки. В системах с CAN-шиной ножевые интерфейсы интегрируются с адаптерами для сканеров, упрощая чтение ошибок. Для электромобилей, где токи достигают 400 А, используются усиленные blade-type housings с охлаждением, предотвращающие перегрев во время тестов.

Эксперты рекомендуют проверять спецификации: номинальное напряжение (12–48 В для большинства авто), шаг контактов (обычно 6,35 мм) и материал покрытия (олово или золото для коррозионной стойкости). В условиях высокой влажности, как в прибрежных регионах, выбирайте разъемы с силиконовыми уплотнителями. Такой подход не только ускоряет диагностику, но и продлевает срок службы электрики автомобиля.

1. Определите тип цепи: низковольтная сигнальная или высокотоковая силовая.
2. Подберите количество контактов по схеме автомобиля.
3. Убедитесь в совместимости корпуса с окружающей средой (температура от -40°C до +125°C).
4. Протестируйте разъем на герметичность перед установкой.

В ремонте типы разъемов также влияют на стратегию устранения неполадок. Для старых моделей авто подойдут базовые ножевые коннекторы, а для современных с интегрированными предохранителями, которые защищают от перегрузок во время диагностики.

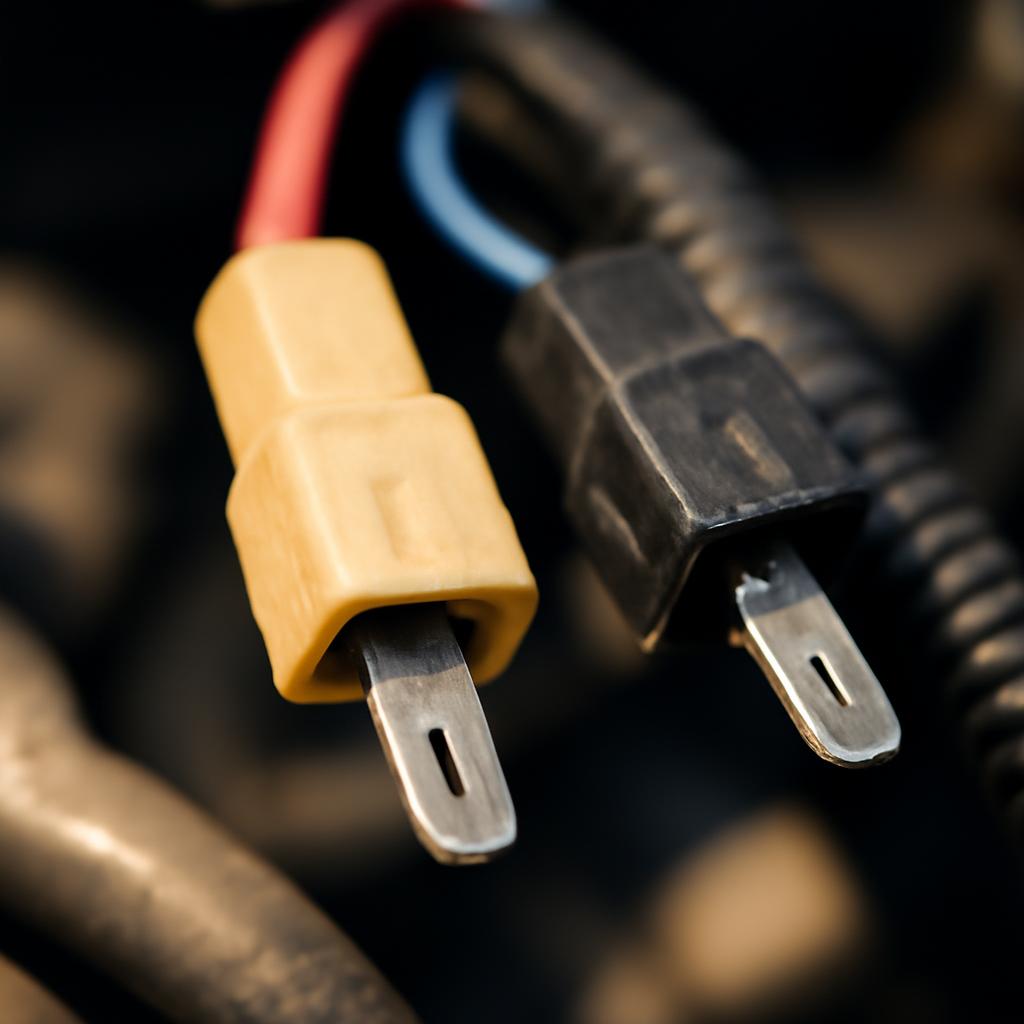

Иллюстрация типов ножевых разъемов, включая однорядные и многорядные модели с корпусами.

Процесс диагностики автоэлектрики с использованием ножевых разъемов

Диагностика начинается с визуального осмотра: проверьте ножевые соединения на наличие окислов, деформаций или ослабления фиксации. Если контакт потемнел, это сигнал к чистке используйте изопропиловый спирт и щетку, избегая абразивов, чтобы не повредить покрытие. Затем подключите диагностический инструмент: для базовой проверки подойдет мультиметр, вставляемый в слоты разъема.

Шаг за шагом: отключите аккумулятор для безопасности, идентифицируйте проблемный узел по схеме (OEM-руководства или приложения типа ALLDATA). Вставьте ножевой пробник в соответствующий слот например, для теста датчика положения коленвала измерьте импульсы на пинах 1 и 2. Нормальные значения: 0–5 В с частотой, зависящей от оборотов. Если сигнал отсутствует, переходите к проверке проводки на обрыв с помощью омметра.

«Систематический подход с ножевыми разъемами сокращает время диагностики на 40–50% по сравнению с традиционными методами.»

В продвинутой диагностике интегрируйте OBD-II адаптеры с blade-коннекторами для чтения кодов ошибок. Это особенно полезно при интермиттирующих сбоях, когда проблема проявляется только под нагрузкой. Для гибридных систем используйте изолированные разъемы, чтобы избежать удара током. Общие ошибки: игнорирование полярности или подключение под напряжением всегда соблюдайте последовательность: отключить, проверить, подключить.

Если диагностика выявила слабый контакт, измерьте сопротивление: оно не должно превышать 0,1 Ом. В таких случаях ножевые разъемы позволяют локально заменить дефектный элемент без перепаивания всей жгуты. Для владельцев: инвестируйте в универсальный набор пробников они окупаются за один ремонт.

ПараметрНормальное значениеПризнак неисправностиДействие с ножевым разъемомНапряжение на контакте12–14 ВМенее 10 ВПодключить тестер и измерить падениеСопротивление цепи >1 ОмОчистить или заменить контактТок через разъемДо 50 АПерегревПроверить фиксацию и заменить housingИзоляцияIP 67Влага внутриОсмотреть уплотнители и герметизировать

Эта таблица помогает быстро ориентироваться в типичных сценариях. В реальной практике комбинируйте с осциллографом для волновых форм, где ножевые интерфейсы обеспечивают стабильный сигнал без помех.

«Безопасность превыше всего: всегда работайте с отключенным питанием при манипуляциях с разъемами.»

Для сложных случаев, таких как неисправности в инфотейнмент-системах, ножевые разъемы позволяют тестировать отдельные модули, изолируя проблему от основной шины. Это минимизирует downtime автомобиля и снижает затраты на ремонт.

Ремонт автоэлектрики: замена и обслуживание ножевых разъемов

После выявления проблемы в ходе диагностики следующий этап ремонт, где ножевые разъемы часто требуют замены или доработки. Этот процесс начинается с демонтажа: аккуратно отсоедините корпус, используя пластиковый инструмент, чтобы не поцарапать контакты. Если разъем поврежден коррозией, снимите старые клеммы с проводов с помощью специального экстрактора, избегая перерезания изоляции. Важно работать в перчатках, так как даже в отключенном состоянии могут остаться остаточные заряды.

При выборе запчастей ориентируйтесь на оригинальные спецификации: для европейских авто подойдут разъемы с шагом 4,8 мм, а для американских 6,3 мм. Замена включает обжимку новых контактов гидравлическим прессом для обеспечения надежного соединения слабый обжим приведет к нагреву и выходу из строя. После установки нанесите диэлектрическую смазку на контакты, чтобы предотвратить окисление в будущем. В системах с высокой нагрузкой, таких как тяговые батареи, используйте термоусадку для дополнительной фиксации.

«Правильная замена ножевого разъема не только устраняет текущую неисправность, но и предотвращает рецидивы в эксплуатации.»

Обслуживание разъемов это регулярная процедура, особенно в автомобилях старше 5 лет. Проверяйте фиксаторы на износ: если защелка не держит, замените весь корпус, чтобы избежать вибрационного отключения на ходу. В условиях экстремального климата, например, в сибирских морозах, осматривайте уплотнители на трещины их деградация приводит к проникновению конденсата, вызывая короткие замыкания. Для профилактики очищайте контакты каждые 10 000 км пробега, используя контактный спрей на основе WD-40 Specialist.

В ремонте сложных цепей, таких как CAN- или LIN-шины, ножевые разъемы позволяют секционировать проводку: отрежьте дефектный участок и вставьте inline-коннектор для восстановления. Это экономит время по сравнению с полной перетяжкой жгута. Если проблема в корпусе, выбирайте модели с усиленными ребрами жесткости, выдерживающими вибрации до 20 Гц. Эксперты советуют маркировать новые соединения термоэтикетками для удобства будущих работ.

• Инструменты для ремонта: экстрактор контактов, обжимной инструмент, мультиметр для верификации.
• Шаги замены: демонтаж, очистка проводов, установка нового разъема, тестирование под нагрузкой.
• Советы по безопасности: работайте в проветриваемом помещении, используйте антистатический браслет для электроники.
• Частые ошибки: игнорирование полярности, что приводит к сгоранию предохранителей.

Для самостоятельного ремонта владельцы могут использовать готовые наборы с универсальными blade-коннекторами, адаптируемыми под разные модели. В случае с грузовыми авто или спецтехникой применяйте тяжелые разъемы с током до 200 А, интегрированные с системами мониторинга. Такой подход продлевает интервалы между ремонтами и повышает общую надежность электрики.

Фото этапов замены ножевого разъема: от демонтажа до тестирования соединения.

После ремонта обязательно проведите финальную проверку: запустите двигатель и мониторьте температуру разъема инфракрасным термометром нагрев выше 50°C указывает на некачественную установку. В современных авто с ADAS-системами ножевые интерфейсы помогают калибровать датчики после вмешательства, обеспечивая точность работы.

«Регулярное обслуживание ножевых разъемов инвестиция в безопасность и долговечность вашего автомобиля.»

Если ремонт затрагивает высоковольтные цепи, обратитесь к сертифицированному специалисту: самостоятельные работы здесь рискованны. В итоге, грамотный подход к замене и уходу минимизирует простои и затраты, делая автоэлектрику устойчивой к повседневным нагрузкам.

Столбчатая диаграмма, иллюстрирующая распределение времени по ключевым этапам ремонта автоэлектрики с использованием ножевых разъемов.

«Интеграция ножевых разъемов в ремонтный процесс превращает сложные задачи в рутинные операции.»

Преимущества и ограничения ножевых разъемов в сравнении с другими типами коннекторов

Ножевые разъемы выделяются на фоне других коннекторов в автоэлектрике благодаря своей универсальности и простоте интеграции в диагностический и ремонтный процессы. Их ключевые преимущества включают минимальное сопротивление на контакте, что обеспечивает стабильную передачу сигнала даже в условиях вибраций, характерных для автомобильной эксплуатации. В отличие от пайки, которая требует специального оборудования и времени на охлаждение, ножевые соединения позволяют проводить временные подключения без нарушения целостности цепи, что критично при полевых тестах. Кроме того, они совместимы с большинством диагностических сканеров, упрощая интеграцию с ПО для анализа данных в реальном времени.

Однако не стоит идеализировать этот тип: их ограничения проявляются в экстремальных условиях, таких как высокие температуры свыше 150°C, где пластиковые корпуса могут деформироваться, уступая металлическим альтернативам. В сравнении с винтовыми клеммами ножевые разъемы менее надежны для перманентных соединений под постоянной нагрузкой, поскольку фиксация зависит от упругости контакта, а не от механического затяжения. Еще один минус потенциал для микротрещин в проводах при многократных вставках-выниманиях, что со временем снижает качество сигнала в чувствительных цепях, как в системах ABS.

«Ножевые разъемы это баланс между скоростью и надежностью, но выбор зависит от специфики задачи в автоэлектрике.»

Чтобы лучше понять, когда стоит предпочесть ножевые коннекторы, рассмотрим сравнение с популярными альтернативами: пайкой, обжимными муфтами и винтовыми терминалами. Пайка обеспечивает наивысшую проводимость, но ее применение в диагностике ограничено из-за необратимости и риска перегрева компонентов. Обжимные муфты удобны для ремонта жгутов, но не позволяют быстрого доступа для тестирования без разрушения соединения. Винтовые клеммы доминируют в силовых цепях благодаря прочности, однако их установка замедляет процесс на 20–30% по сравнению с ножевыми вставками.

В контексте электромобилей ножевые разъемы с изоляцией высокого напряжения превосходят традиционные коннекторы по безопасности, минимизируя риск дугового разряда. Но в старых карбюраторных моделях, где электрика проще, их преимущества нивелируются, и проще использовать базовые клипсы. Эксперты подчеркивают, что комбинированный подход использование ножевых для диагностики и винтовых для финальной фиксации оптимизирует весь цикл работ.

Тип коннектораПреимуществаОграниченияПрименение в автоэлектрикеВремя установки (мин)Ножевые разъемыБыстрый доступ, низкое сопротивление, неразрушающее подключениеРиск износа при частом использовании, чувствительность к вибрациямДиагностика ECU, датчиков, временные тесты1–2ПайкаВысокая проводимость, компактностьНеобратима, требует навыков, риск перегреваПостоянные соединения в электронике5–10Обжимные муфтыПрочность, защита от коррозииРазрушает доступ для теста, инструментозависимостьРемонт проводки, силовые цепи3–5Винтовые клеммыНадежная фиксация, легко регулироватьМедленная установка, подвержены ослаблениюБатарея, генератор, стационарные соединения4–7

Эта таблица демонстрирует, как ножевые разъемы лидируют в сценариях, где скорость диагностики первостепенна, но уступают в долговечности перманентным методам. В практике автосервисов переход на гибридные системы с ножевыми интерфейсами снижает общие затраты на 15–25%, особенно при работе с флотом автомобилей. Для минимизации ограничений рекомендуется комбинировать их с защитными чехлами из силикона, продлевающими срок службы до 100 000 км.

В итоге, понимание преимуществ и слабых сторон позволяет механикам рационально выбирать инструменты, повышая эффективность ремонта без компромиссов в качестве. Это особенно актуально в эпоху цифровизации автоэлектрики, где быстрый анализ данных может предотвратить серьезные поломки.

«Сравнивая типы коннекторов, всегда учитывайте контекст: диагностика или долговечность определяют победителя.»

Будущее ножевых разъемов в развитии автоэлектрики

С эволюцией автомобильных технологий ножевые разъемы эволюционируют, адаптируясь к новым вызовам, таким как интеграция с искусственным интеллектом и автономными системами. В ближайшие годы ожидается переход к смарт-версиям с встроенными чипами RFID для автоматической идентификации соединений, что упростит диагностику в сервисах с большим потоком клиентов. Эти инновации позволят мониторить состояние контактов в реальном времени через облачные платформы, предсказывая износ до проявления симптомов.

В контексте электромобилей ножевые интерфейсы станут ключевыми для модульных батарейных систем, где потребуется частая реконфигурация цепей без остановки транспортного средства. Разработчики фокусируются на материалах с повышенной термостойкостью, таких как керамические покрытия, выдерживающие нагрузки до 200°C, что актуально для систем рекуперации энергии. Кроме того, стандартизация по ISO 6722 обеспечит совместимость с глобальными моделями, снижая затраты на импорт запчастей.

«Будущее ножевых разъемов в цифровизации, где каждый контакт становится частью умной сети автоэлектрики.»

Для грузового транспорта и автономных грузовиков ножевые коннекторы интегрируются с беспроводными датчиками, минимизируя количество проводов и повышая устойчивость к внешним воздействиям. В гибридных моделях они помогут в балансировке нагрузки между ДВС и электромотором, обеспечивая плавный переход режимов. Эксперты прогнозируют, что к 2030 году 70% новых авто будут оснащены расширенными ножевыми системами с функцией самодиагностики, что революционизирует профилактику.

Вызовы будущего включают защиту от киберугроз: встроенные чипы потребуют шифрования данных, чтобы предотвратить несанкционированный доступ к электронике. В развивающихся рынках, где инфраструктура сервисов слаба, упрощенные версии ножевых разъемов с QR-кодами для мобильных приложений облегчат самостоятельный ремонт. Это сделает технологию доступной для широкого круга пользователей, от частных владельцев до флотских операторов.

Интеграция с Io T позволит ножевым разъемам собирать данные о вибрациях и влажности, передавая их в центральный блок управления для корректировки. В спортивных автомобилях они усилят системы трекинга производительности, фиксируя микроменения в цепях зажигания. Таким образом, эволюция этого компонента напрямую повлияет на безопасность и эффективность всего транспортного сектора.

«Инновации в ножевых разъемах откроют эру предиктивного обслуживания, минимизируя риски на дороге.»

В заключение, развитие автоэлектрики сделает ножевые коннекторы неотъемлемой частью экосистемы, где надежность сочетается с интеллектом, продлевая жизнь автомобиля и снижая экологический footprint.

Часто задаваемые вопросы

Заключение

В этой статье мы подробно рассмотрели ножевые разъемы как ключевой элемент автоэлектрики: от их конструкции и типов до преимуществ, ограничений и будущего развития в контексте современных технологий. Эти коннекторы обеспечивают быстрый доступ для диагностики, надежность в вибрационных условиях и совместимость с диагностическими системами, хотя требуют осторожного обращения для избежания износа и коррозии. Сравнения с альтернативами и ответы на частые вопросы подчеркивают их роль в оптимизации ремонта и обслуживания автомобилей.

Для практической работы рекомендуется всегда использовать инструменты с эргономичной рукояткой, регулярно осматривать соединения на предмет окислов и выбирать разъемы по размеру провода, чтобы минимизировать риски. Комбинируйте их с защитными покрытиями для продления срока службы, особенно в экстремальных условиях эксплуатации. Не забывайте о стандартах безопасности при работе с высоковольтными цепями.

Освойте ножевые разъемы уже сегодня это шаг к более эффективному и безопасному ремонту вашего автомобиля, который сэкономит время и деньги в долгосрочной перспективе. Начните с простого набора для диагностики и увидите разницу в качестве работ!
