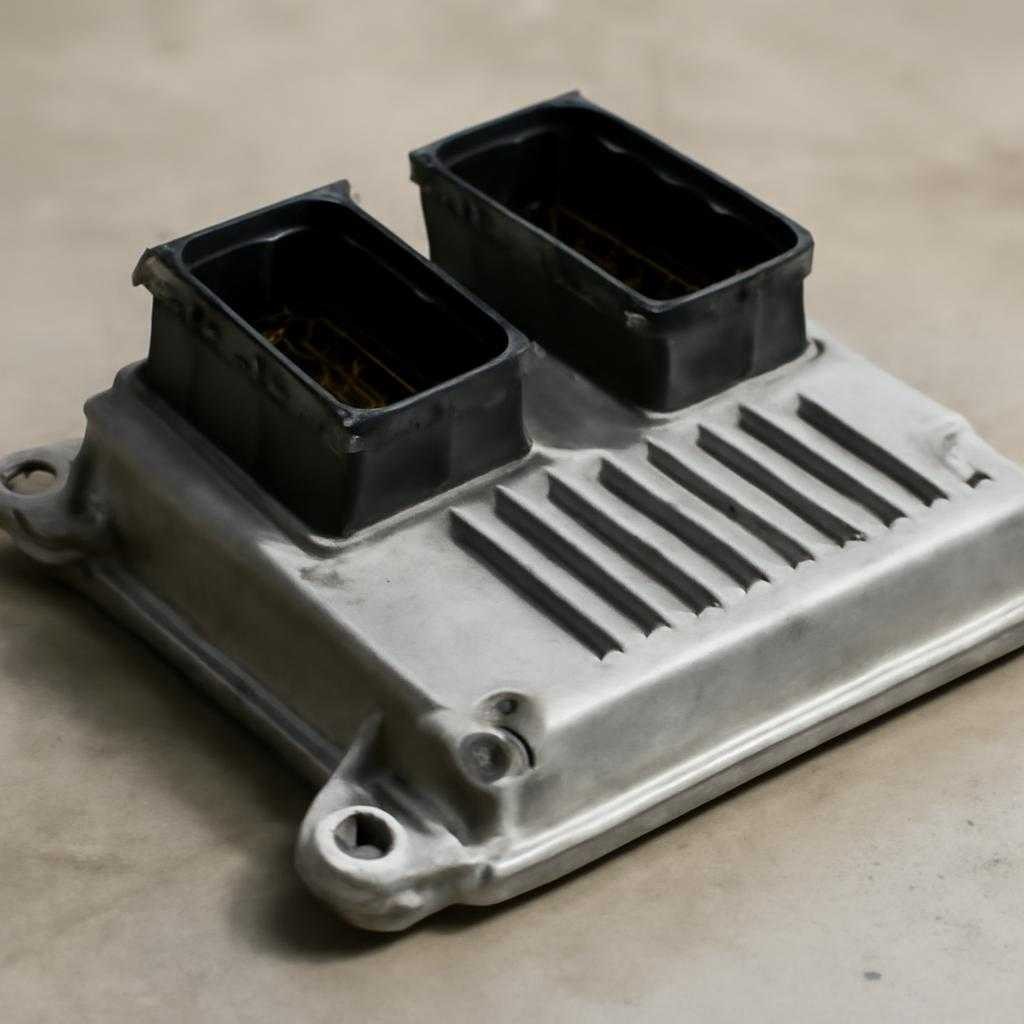

Микропроцессорный блок управляет топливом так же уверенно, как дирижёр удерживает оркестр в темпе. Любой сбой оркестра слышен ушам, сбой блока – детонацией и пропусками. За годы практики я убедился: главная угроза прячется не в программе, а в пайках, переходных отверстиях, электролизе дорожек. Струйка влаги плюс разогретый силовой транзистор – уже готовый «электромиаз» – коррозионный нарост, пожирающий медь.
Клиент приносит корпус с отпечатком герметика и фразой: «Мотор глохнет горячим». Сначала – сквозной осмотр. Пахучий шлейф лака указывает на неудачный предыдущий ремонт. Лупа находит «фриттинг» – микротрещины лужения. Лабораторный источник подаёт номинальные 13,8 В, ток покоя фиксируется. Нестабильность свыше трёх процентов – риск паразитного потребления.
Диагноз без паники
Логический анализатор подключают к выводу CAN-H. Пакеты выглядят ровно до момента прогрева. Далее в хвосте телеграммы всплывает бит-стаккато – признак обрыва линии возврата. Термокамера подтверждает: микросхема драйвера LIN прожаривает плату до 95 °C. Причина – усохший компаунд, отслоившийся от медного плана, вследствие чего терморезистивный канал потерял контакт.
Для извлечения микросхемы включаю нижний подогрев, верхний инфракрасный модуль разогревает точку до 235 °C. Паяльная маска лопается, дымит канифоль, однако свинцово-оловянная паста с индием удерживает шарики ровными. Чистка ультразвуком в изопропаноле стирает остатки флюса. Поверх гетерогенного припоя появляется ровная «шагрень» – знак надёжного смачивания.
Реставрация логики
Без прошивки микроконтроллер – пустой каркас. Через BDM-порт считываю архив, фиксирую контрольные суммы CRC-16 и Marelli-Hash, выгружаю на резервный носитель. При гальваническом повреждении флеш-ячейки использую метод «re-ball-with-flux-guard»: выводы микросхемы подпаиваются к временной печатной плате-протезу, данные переносятся в донорский чип. Компрессор подаёт сухой азот, исключая окисление. После посадки нового кристалла контролирую джиттер кварца через частотомер: отклонение менее 8 ppm гарантирует синхронизацию ШИМ-каналов.
Транзисторы управления катушками зажигания нагружаю симулятором индуктивности 1 мГн. Безупречная синусоида тока подтверждает корректность драйверов. Если появляется «зуб пилы» – признак гейт-заряда, веду поиск по схеме: застарелый конденсатор тантала, расслоённый от тепловых циклов.
Контроль результата
Стенд крутит мотор-муляж на 1500 об/мин. Осциллограф RTE1054 фиксирует фронты датчика коленвала, фазовый сдвиг между «60-2» и распредвалом остаётся в пределах 0,5°. Блок дышит ровно, словно аккордеон без дыр.
Финишным аккордом наношу парилен – пара-ксилиленовый полимер, образующий плёнку толщиной 15 мкм. Парилен застывает безбоязненно кристально, не давая влаге шанса пролезть под корпус микросхемы. Серийный номер прошивки записывается лазером на крышке: идентификатор заменяет пломбу, исключая инкогнито-update.
Ремонт закончен. Двигатель снова получает гармоничное электронное дыхание. Металл под капотом ожил, а водитель возвращается на дорогу, забыв о прежних рывках.
