Где находится стартер Cummins: расположение, снятие и замена на ISF 2.8, ISBe, QSL

Стартер двигателя Cummins играет критическую роль в запуске дизельных агрегатов различной техники. Неисправности данного узла могут привести к полной остановке автомобиля или спецтехники, что особенно критично в рабочих условиях. Именно от качества работы стартера зависит надежность пуска мотора в любых условиях эксплуатации.

Своевременная диагностика и правильное обслуживание стартера позволяют избежать дорогостоящих поломок. Знание основных принципов работы системы пуска поможет владельцам техники быстро определить причину неисправности и принять правильное решение о ремонте.

Многие владельцы техники задаются вопросом: где находится стартер Cummins на их автомобиле? В данном руководстве рассмотрены все аспекты работы со стартерами различных серий двигателей: от поиска местоположения до полного демонтажа. Для качественного ремонта рекомендуется использовать оригинальные запчасти cummins, что обеспечивает надежность агрегата.

Материал будет полезен как опытным механикам, так и владельцам техники, желающим самостоятельно обслуживать свои машины. Нужно учесть, что работа с электрооборудованием требует соблюдения мер безопасности.

Техническое устройство стартеров Cummins

Конструктивные особенности по сериям

Стартер двигателя Cummins представляет собой электродвигатель постоянного тока мощностью от 1,9 до 8,0 кВт (kW). Конструкция агрегата включает несколько основных компонентов, работающих в строгой последовательности для обеспечения надежного пуска. В конце концов, именно качество этих элементов определяет надежность всей системы.

Серия ISF 2.8 оснащается редукторными стартерами мощностью 2,5 кВт с напряжением питания 12 вольт. Данный тип устройства установлено на автомобили Газель, Валдай и автобусы ПАЗ, отличается компактными размерами и высокой надежностью. Камминз выпускает много модификаций для различных применений.

Двигатели ISBe и 4ISBe комплектуются более мощными стартерами до 4,0 кВт, предназначенными для средней грузовой техники. Конструкция данных агрегатов предусматривает усиленные втулки и увеличенное сечение проводов для работы с повышенными нагрузками при высоких температурах.

Тяжелые двигатели серии QSL и 6CT оборудуются стартерами мощностью до 8,0 кВт с напряжением питания 24 вольта. Такие устройства применяются на карьерной технике, морских судах и стационарных генераторных установках производства ведущих мировых брендов.

Принцип работы и компоненты

Основу стартера составляет четырехполюсный электродвигатель постоянного тока с возбуждением от постоянных магнитов. Ротор агрегата вращается в магнитном поле, создаваемом полюсами статора, обеспечивая передачу вращающего момента на коленчатый вал двигателя. Процесс запуска заключается в преобразовании электрической энергии в механическую.

Втягивающее и удерживающее реле управляет включением стартера и выдвижением шестерни бендикса. При подаче напряжения на управляющий контакт реле срабатывает, замыкая силовую цепь и одновременно выдвигая шестерню в зацепление с венцом маховика. Электромагнитным полем создается необходимое усилие для перемещения якоря.

Планетарный редуктор увеличивает крутящий момент стартера при одновременном снижении частоты вращения выходного вала. Данное решение позволяет использовать более компактные электродвигатели без потери эффективности пуска. Тут важно понимать принцип работы всей группы элементов.

Муфта свободного хода (бендикс) обеспечивает автоматическое расцепление стартера после запуска двигателя. Конструкция муфты предотвращает обратную передачу вращения от маховика на ротор стартера, защищая агрегат от повреждений при возврате в исходное положение.

Технические характеристики

Серия двигателя	Мощность стартера, кВт	Напряжение, В	Пусковой ток, А	Применение
ISF 2.8	2,5	12	350-400	Газель, Валдай, ПАЗ
ISBe / 4ISBe	4,0	12/24	450-500	Средние грузовики
QSL	6,0-8,0	24	500-600	Тяжелая техника
6CT	7,0-11,0	24	600-800	Карьерная техника

Продолжительность непрерывной работы стартера не должна превышать 10-15 секунд во избежание перегрева обмоток. После каждой попытки пуска необходимо делать паузу не менее 30 секунд для охлаждения агрегата. Просто следуйте этому правилу для продления ресурса.

Расположение стартера по моделям двигателей

Cummins ISF 2.8 (Газель, Валдай, ПАЗ)

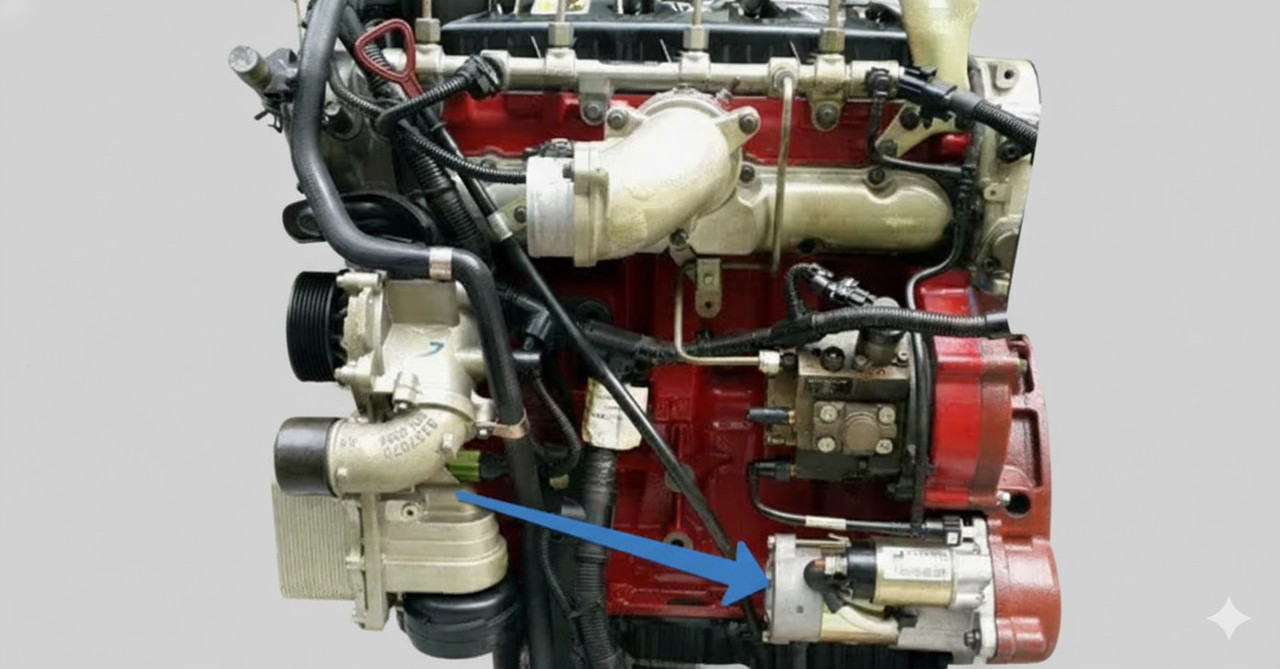

На двигателях ISF 2.8 стартер находится в задней части блока цилиндров, со стороны коробки передач. Агрегат крепится к картеру сцепления тремя специальными болтами М10х1,5х35 с 12-гранными головками. Именно такое крепление обеспечивает надежную фиксацию узла.

Доступ к стартеру на автомобилях Газель осуществляется снизу, через подкапотное пространство. В некоторых случаях для удобства работы рекомендуется снимать защиту картера и частично сливать моторное масло. Авто может потребовать дополнительной подготовки рабочего места.

Электрические соединения стартера ISF 2.8 включают силовой провод от аккумуляторной батареи и управляющий провод от замка зажигания. Провода защищены резиновыми колпачками и специальными кожухами от воздействия влаги и загрязнений. Система электроснабжения должна быть надежно защищена.

Cummins ISBe (грузовые автомобили)

Двигатели ISBe оснащаются стартерами, расположенными на картере маховика с правой или левой стороны в зависимости от компоновки автомобиля. Крепление осуществляется двумя или тремя болтами в зависимости от модификации. Верхний болт часто является наиболее труднодоступным.

Особенностью данной серии является наличие мокрого и сухого типа картера маховика. При мокром картере необходимо соблюдать особую осторожность при демонтаже, чтобы избежать попадания масла на детали стартера. Масляный контур может создать дополнительные затруднения.

Доступ к агрегату на грузовых автомобилях обычно осуществляется через нижнюю часть моторного отсека. Рекомендуется использовать подъемник или смотровую яму для удобства проведения работ. Рабочее положение должно обеспечивать безопасность.

Cummins QSL (тяжелая техника)

Стартеры серии QSL устанавливаются на специальном фланце картера маховика с использованием распорных втулок. Конструкция крепления обеспечивает точное позиционирование шестерни бендикса относительно зубчатого венца маховика. Уплотнитель фланца предотвращает утечки.

Расположение болтов крепления может различаться в зависимости от года выпуска и модификации двигателя. Перед началом работ рекомендуется изучить техническую документацию для конкретной модели техники. Описания в сервисной литературе содержат важную информацию.

Cummins B-серия и 6CT

Двигатели B-серии и 6CT имеют различные варианты крепления стартера в зависимости от применения. На стационарных установках агрегат может располагаться как справа, так и слева от блока цилиндров. Бизнес-сегмент техники использует различные компоновки.

Влияние компоновки конкретного автомобиля или машины на доступность стартера требует индивидуального подхода к каждому случаю. Иногда для снятия агрегата необходимо демонтировать дополнительное оборудование или узлы. Остальных препятствий можно избежать правильной подготовкой.

Диагностика неисправностей стартера

Визуальные и звуковые признаки

Основные неисправности стартера двигателя Cummins проявляются характерными симптомами, которые помогают быстро определить причину проблемы. Внимательное наблюдение за поведением системы пуска существенно упрощает диагностику. Главное — не игнорировать первые признаки неисправности.

Если стартер не крутит при повороте ключа зажигания, но слышны четкие щелчки, проблема обычно связана с разряженной аккумуляторной батареей или неисправностью втягивающего реле. Отсутствие любых звуков указывает на обрыв в цепи управления. Выключатель зажигания тоже может быть неисправен.

Медленное вращение коленчатого вала при запуске свидетельствует о слабой батарее, износе щеток стартера или повышенном сопротивлении в силовой цепи. Данная неисправность особенно заметна в холодное время года при низких температурах. АКБ теряет емкость при отрицательных значениях.

Посторонние звуки при работе стартера — скрежет, стук или визг — указывают на механические проблемы. Причиной может быть износ зубьев бендикса, повреждение венца маховика или заедание в подшипниках агрегата. Шум может появляться сверху или снизу конструкции.

Важно: Если стартер не отключается после запуска двигателя, немедленно выключите зажигание! Продолжение работы может привести к серьезным повреждениям агрегата. Механизм просто выйдет из строя при длительной работе.

Электрическая диагностика

Проверка напряжения аккумуляторной батареи является первым этапом диагностики. Напряжение должно составлять не менее 12,5 вольт для 12-вольтовых систем и 25 вольт для 24-вольтовых при выключенном двигателе. Аккумулятор перестает работать эффективно при снижении заряда.

Измерение падения напряжения при попытке пуска помогает выявить проблемы в силовой цепи. Напряжение не должно опускаться ниже 10,5 вольт для 12-вольтовых систем и 21 вольта для 24-вольтовых систем. Датчика напряжения может показать проблемы в цепи.

Диагностика втягивающего реле проводится путем подачи напряжения непосредственно на управляющий контакт. Исправное реле должно четко срабатывать с характерным щелчком и выдвигать шестерню бендикса. Реле замыкается под действием электромагнитного поля.

Проверка контактов и проводки включает визуальный осмотр всех соединений на предмет окисления, коррозии или механических повреждений. Особое внимание следует уделить контактам на втягивающем реле и силовых клеммах. Идущие к стартеру провода должны быть в хорошем состоянии.

Механические неисправности

Износ щеток коллектора является наиболее распространенной причиной снижения эффективности стартера. Минимально допустимая длина щеток составляет 8-10 мм в зависимости от модели агрегата. Рабочий ресурс щеток ограничен периодом активного использования.

• Повреждение бендикса проявляется характерным скрежетом при зацеплении с маховиком. Зубья могут иметь забоины от неправильной эксплуатации
• Износ зубьев шестерни или заедание муфты свободного хода требует замены всего узла привода. Муфта втягивается и выдвигается с трудом
• Износ втулок и подшипников вызывает повышенный люфт ротора и снижение эффективности работы стартера. Опорная втулка изнашивается от постоянных нагрузок
• Повреждение зубчатого венца маховика встречается при длительной эксплуатации с неисправным стартером. Металл может скапливаться в масляном поддоне

Подготовка к снятию стартера

Необходимые инструменты

Для снятия стартера двигателя ISF 2.8 потребуется специальная 12-гранная торцовая головка на 10 мм. Обычная шестигранная головка не подойдет из-за особенностей конструкции крепежных болтов. Многогранный профиль обеспечивает лучший захват.

Дополнительно понадобится ключ на 13 мм для отсоединения силового провода, удлинитель для торцевой головки и карданный шарнир для работы в труднодоступных местах. Накидным ключом тоже можно пользоваться в некоторых случаях.

Для других серий двигателей Cummins может потребоваться различный инструмент в зависимости от конструкции крепления. Рекомендуется заранее изучить техническую документацию или проконсультироваться с опытными механиками. Нужно выбрать правильный инструмент для каждой операции.

Мультиметр поможет провести предварительную диагностику электрических цепей, а фонарик обеспечит необходимое освещение рабочей зоны. Емкость для болтов и мелких деталей предотвратит их потерю во время работ. Достаточно иметь небольшой контейнер для крепежа.

Техника безопасности

Обязательным требованием перед началом работ является отключение минусовой клеммы аккумуляторной батареи. Данная мера предотвращает случайное короткое замыкание и возможные травмы от искрения. Минус всегда отключают первым для безопасности.

При работе под автомобилем необходимо использовать надежные подставки или подъемник. Использование только домкрата для поддержки автомобиля категорически запрещено из соображений безопасности. Нельзя рисковать жизнью при выполнении ремонтных работ.

Рабочие перчатки защитят руки от порезов об острые края деталей и от воздействия технических жидкостей. Защитные очки предотвратят попадание загрязнений в глаза при работе снизу автомобиля. Сразу используйте все средства защиты.

Подготовка рабочего места

Обеспечение хорошего доступа к стартеру может потребовать снятия защиты картера, воздушного фильтра или других мешающих элементов. Время, потраченное на подготовку, значительно упростит основные операции. Дело не только в удобстве, но и в качестве работы.

При работе с двигателем ISBe может потребоваться частичный слив моторного масла для предотвращения его вытекания при снятии стартера. Заранее подготовьте емкость для сбора масла. Масляный контур должен быть защищен от загрязнений.

Хорошее освещение рабочей зоны критически важно для безопасности и качества работ. При недостатке естественного света используйте переносные светильники или налобные фары. Освещение позволит избежать ошибок в крайней ситуации.

Пошаговые инструкции по снятию

Отключение электрических соединений

1. Первым этапом снятия стартера является отсоединение колодки управляющего провода от тягового реле. Аккуратно нажмите на фиксатор колодки и потяните ее в направлении от корпуса реле. Отсоединяем проводку осторожно, чтобы не повредить контакты.
2. Снимите защитный резиновый колпачок с контактного болта силового провода. Колпачок может плотно сидеть на контакте, поэтому потребуется некоторое усилие для его снятия. На крышке может скапливаться грязь и влага.
3. Открутите гайку крепления силового провода ключом на 13 мм. Придерживайте контактный болт от проворачивания второй рукой или ключом. Гайка может быть затянута довольно сильно из-за высоких токов в цепи. Откручивается она против часовой стрелки.
4. Снимите наконечник силового провода с контактного болта, потянув его прямо вверх. Избегайте резких движений, чтобы не повредить провод или наконечник. Контакт должен остаться чистым для последующего монтажа.

Демонтаж стартера ISF 2.8

1. Найдите три крепежных болта стартера, расположенных по периметру фланца. Болты имеют 12-гранные головки и могут быть частично скрыты другими элементами двигателя. Многогранный профиль требует специального инструмента.
2. Используя 12-гранную торцевую головку на 10 мм с удлинителем, аккуратно открутите первый болт. Вращение должно происходить против часовой стрелки, как для обычной правой резьбы. Выкручиваем болт постепенно, без рывков.
3. Повторите операцию для оставшихся двух болтов крепления. Сохраните болты в отдельной емкости, так как они имеют специфическую конструкцию и их сложно заменить аналогами. Нельзя потерять эти важные элементы.
4. После выкручивания всех болтов аккуратно потяните стартер на себя, чтобы вывести его из посадочного места. Агрегат имеет значительный вес, поэтому будьте готовы к его удержанию. Вытаскиваем стартер медленно и осторожно.

Особенности демонтажа ISBe

При работе с двигателями ISBe, имеющими мокрый картер маховика, будьте готовы к вытеканию небольшого количества моторного масла при снятии стартера. Подставьте емкость для сбора масла под рабочую зону. Трубка для слива поможет направить поток жидкости.

Очистите старый герметик с фланца картера маховика, используя пластиковый скребок. Избегайте использования металлических инструментов, чтобы не повредить уплотнительные поверхности. Зачистите поверхность до чистого металла отверткой или скребком.

Проверьте состояние направляющих втулок в картере маховика. Изношенные втулки могут вызывать неточное позиционирование стартера и преждевременный износ бендикса. Втулки входят в конструкцию с определенным зазором.

Специфика снятия на QSL

Стартеры серии QSL часто оборудованы распорными втулками между фланцем агрегата и картером двигателя. Данные втулки необходимо снимать вместе со стартером для предотвращения их потери. Установочную позицию нужно запомнить для сборки.

После снятия стартера тщательно очистите поверхности фланца проволочной щеткой для удаления остатков старого герметика и коррозии. Чистота поверхностей критически важна для правильной работы агрегата. Почистить нужно все сопрягаемые плоскости.

Типичные сложности и их решение

• Заедание крепежных болтов является распространенной проблемой при снятии стартера. Для облегчения откручивания используйте проникающую смазку и дайте ей время подействовать. Слишком большое усилие может привести к срыву резьбы
• Ограниченный доступ к болтам в подкапотном пространстве может потребовать использования карданных шарниров или угловых приставок. Рычаг увеличит прилагаемое усилие
• Коррозия крепежа особенно актуальна для техники, эксплуатируемой в агрессивных условиях. При сильной коррозии может потребоваться высверливание болтов и нарезание новой резьбы. Такой ремонт дороже обычной замены

Часто задаваемые вопросы

Где точно находится стартер на ISF 2.8?

Стартер двигателя ISF 2.8 расположен в задней части блока цилиндров, непосредственно на картере сцепления. Агрегат крепится тремя специальными болтами М10х1,5х35 с 12-гранными головками, что отличает его от стартеров других двигателей. Именно такое расположение обеспечивает оптимальный доступ для обслуживания.

В отличие от двигателей УМЗ, где стартер крепится двумя гайками на 19 мм, конструкция Cummins предусматривает более надежное трехточечное крепление. Доступ к агрегату осуществляется снизу автомобиля через подкапотное пространство. Передней частью стартер входит в зацепление с маховиком.

Какой инструмент нужен для снятия стартера Cummins?

Основным инструментом является специальная 12-гранная торцевая головка на 10 мм. Обычная шестигранная головка категорически не подходит из-за особенностей конструкции крепежных болтов двигателей Cummins. Болты с гранями требуют соответствующего инструмента.

Дополнительно потребуется ключ на 13 мм для отсоединения силового провода, удлинители для торцевой головки и карданные шарниры для работы в труднодоступных местах. Мультиметр поможет провести предварительную диагностику неисправностей. Сейчас в продаже имеется весь необходимый инструмент.

Почему стартер Cummins крутит медленно?

Медленное вращение коленчатого вала при пуске указывает на несколько возможных причин. Наиболее распространенной является разряженная аккумуляторная батарея с напряжением ниже 12,5 вольт под нагрузкой. АКБ может разрядиться за несколько часов простоя в холодную погоду.

Износ щеток стартера, окисление контактов или повышенное сопротивление в силовой цепи также вызывают данную проблему. Проверьте все контакты на чистоту и плотность соединения, особенно клеммы аккумуляторной батареи и контакты втягивающего реле. Плохое соединение создает дополнительное сопротивление.

Сколько стоит стартер на Cummins ISF 2.8 в России?

Стоимость нового оригинального агрегата составляет от 15 до 25 тысяч рублей в зависимости от региона и поставщика. Качественные аналоги известных производителей стоят от 8 до 15 тысяч рублей. Цены на рынка меняются в зависимости от курса валют.

Восстановленные стартеры предлагаются по цене от 5 до 8 тысяч рублей, что может быть выгодным решением при ограниченном бюджете. Популярные бренды включают Dixie Electric, Prestolite и Bosch с различными вариантами гарантийных обязательств. Auto запчасти можно найти в специализированных магазинах.

Можно ли отремонтировать стартер Cummins?

Большинство неисправностей стартера поддается ремонту в специализированных мастерских. Замена щеток коллектора обходится в 500-1000 рублей, ремонт обмоток статора стоит 3000-5000 рублей. Разборкой и сборкой должны заниматься квалифицированные специалисты.

Замена бендикса или втулок требует 1500-2500 рублей за работу плюс стоимость запчастей. Общая стоимость капитального ремонта составляет 40-60% от цены нового агрегата, что делает ремонт экономически целесообразным. При получении отремонтированного стартера проверьте качество работы.

Какие признаки неисправности втягивающего реле?

Неисправное втягивающее реле проявляется отсутствием реакции стартера при повороте ключа зажигания или наличием только щелчков без вращения агрегата. Шестерня бендикса может не выходить в зацепление с маховиком. Реле может замыкаться не полностью под действием слабого напряжения.

Для проверки подайте напряжение 12 вольт непосредственно на управляющий контакт реле. Исправное реле должно четко срабатывать с характерным щелчком и замыкать силовые контакты стартера. Якорь втягивается в катушку при подаче напряжения активного уровня.

Почему стартер не отключается после запуска?

Заедание контактов втягивающего реле или неисправность возвратной пружины вызывают данную проблему. Также причиной может быть замыкание в цепи управления или неисправность замка зажигания. Контакты могут залипать от перегрева или окисления, реле продолжает держать цепь замкнутой.

При возникновении данной ситуации немедленно выключите зажигание для предотвращения серьезных повреждений стартера. Продолжение работы агрегата после запуска двигателя приводит к разрушению бендикса и повреждению венца маховика. Механизм попросту сгорит от перегрузки.

Проверка снятого стартера

Внешний осмотр

После снятия стартера проведите тщательный внешний осмотр корпуса на предмет трещин, деформаций или следов перегрева. Особое внимание уделите состоянию монтажных поверхностей и резьбовых соединений. Можно заметил различные дефекты при внимательном рассмотрении.

Проверьте состояние контактных болтов и клемм на наличие коррозии, подгорания или механических повреждений. Поврежденные контакты требуют замены или восстановления для обеспечения надежного электрического соединения. Хорошее соединение критически важно для работы системы.

Осмотрите корпус втягивающего реле на предмет трещин или следов перегрева. Поврежденный корпус реле указывает на серьезные электрические проблемы и требует замены всего узла. Пластик может расплавиться от высокой температуры воды или воздуха.

Проверка бендикса

Проверьте работу муфты свободного хода, вращая шестерню бендикса в обоих направлениях. В одном направлении шестерня должна вращаться свободно, в другом — заклиниваться, передавая вращение на вал стартера. Механизм работает по принципу храпового колеса.

• Осмотрите зубья шестерни бендикса на предмет износа, сколов или деформации. Поврежденные зубья требуют немедленной замены
• Поврежденные зубья вызывают проблемы при зацеплении с маховиком и требуют замены всего узла привода. Металлическое кольцо может треснуть
• Проверьте плавность перемещения бендикса по валу стартера. Ход должен быть свободным без заеданий
• Заедание или чрезмерный люфт указывают на износ направляющих поверхностей и необходимость ремонта. Ослаблено крепление может вызвать биение

Электрические испытания

Используя мультиметр, проверьте обмотки статора и ротора на наличие обрывов или коротких замыканий на корпус. Сопротивление обмоток должно соответствовать техническим требованиям для конкретной модели стартера. Получилось измерить все параметры правильно.

Проверьте работоспособность втягивающего и удерживающего реле, подавая напряжение на соответствующие контакты. Исправные реле должны четко срабатывать и надежно замыкать силовые контакты. Подается напряжение на управляющие выводы реле.

Измерьте сопротивление между различными точками электрической цепи для выявления скрытых обрывов или замыканий. Все соединения должны иметь минимальное сопротивление. Стал понятен принцип работы всех цепей после измерений.

Функциональный тест

При наличии возможности проведите функциональный тест стартера, подключив его к аккумуляторной батарее вне автомобиля. Агрегат должен уверенно вращаться и потреблять ток в пределах нормы. Тест показал реальное состояние стартера.

Измерьте потребляемый ток в режиме холостого хода и под нагрузкой. Превышение номинальных значений указывает на внутренние неисправности агрегата. Ток не должен превышать установленного минимума для данной модели.

Проверьте частоту вращения выходного вала стартера в режиме холостого хода. Заниженные обороты свидетельствуют о проблемах в электрической части или механическом заедании. Рабочие обороты должны соответствовать спецификации.

Установка стартера

Подготовка к установке

Перед установкой нового или отремонтированного стартера тщательно очистите посадочное место от грязи, старого герметика и следов коррозии. Используйте проволочную щетку и растворитель для удаления стойких загрязнений. Чистота имеется первостепенное значение для надежного соединения.

Проверьте состояние крепежных болтов и при необходимости замените поврежденные элементы. Болты должны иметь чистую резьбу без следов коррозии или механических повреждений. Новые болты предоставить лучшую надежность крепления.

Нанесите тонкий слой консистентной смазки на резьбовые соединения для предотвращения коррозии и облегчения последующего демонтажа. Избегайте попадания смазки на уплотнительные поверхности. Смазка позволит легче откручивать болты в будущем.

Последовательность монтажа

1. Установка стартера производится в порядке, обратном снятию. Аккуратно вставьте агрегат в посадочное место, следя за правильным совмещением крепежных отверстий. Устанавливаем стартер без перекосов и заеданий.
2. Наживите все крепежные болты от руки, не затягивая их окончательно. Убедитесь, что стартер правильно позиционирован и не перекошен относительно картера двигателя. Сдвигаем корпус при необходимости для точной посадки.
3. Затяните болты крепления в определенной последовательности с рекомендуемым моментом. Для двигателей ISF 2.8 момент затяжки составляет 25-30 Нм, для других серий значения могут отличаться. Подтяните все болты равномерно.
4. Подключите электрические соединения в обратном порядке: сначала силовой провод с моментом затяжки гайки 8-10 Нм, затем управляющую колодку до характерного щелчка фиксатора. Закрепите все соединения надежно.

Первый запуск и проверка

Подключите минусовую клемму аккумуляторной батареи и проведите пробный запуск двигателя. Стартер должен уверенно проворачивать коленчатый вал без посторонних звуков. Двигатель начал работать без проблем на холостом ходу.

Контролируйте отключение стартера после запуска двигателя. Агрегат должен немедленно прекращать работу при отпускании ключа зажигания без задержек или заеданий. Выключается стартер автоматически через доли секунды.

Проверьте отсутствие подтеканий масла в зоне установки стартера. При обнаружении утечек проверьте правильность установки уплотнительных элементов. Герметичность соединения должна быть обеспечена полностью.

Профилактическое обслуживание

Регулярные проверки

Каждые 15 тысяч километров пробега проводите визуальный осмотр стартера и его электрических соединений. Особое внимание уделяйте чистоте и плотности контактов, состоянию проводки и защитных кожухов. Регулярный осмотр позволит выявить проблемы на раннем этапе.

• Очищайте корпус стартера от грязи, масла и влаги с помощью сжатого воздуха или мягкой щетки. Загрязнения мешают нормальному охлаждению
• Загрязнения препятствуют нормальному охлаждению агрегата и могут вызвать перегрев обмоток в рабочем режиме
• Проверяйте затяжку крепежных болтов стартера, так как вибрации двигателя могут привести к их ослаблению со временем
• Недостаточная затяжка вызывает перекосы агрегата и преждевременный износ всех компонентов системы пуска

Факторы, влияющие на ресурс

Качество дизельного топлива напрямую влияет на легкость запуска двигателя и нагрузку на стартер. Использование некачественного топлива увеличивает время прокрутки и ускоряет износ агрегата. Плохое топливо создает дополнительное давления в камерах сгорания.

Состояние аккумуляторной батареи и генератора критически важно для правильной работы стартера. Слабая батарея заставляет стартер работать с повышенной нагрузкой, сокращая его ресурс. Генератор должен обеспечивать достаточную зарядку АКБ в процессе езды.

Правильная техника запуска двигателя предусматривает ограничение времени работы стартера до 10-15 секунд с паузами между попытками. Непрерывная длительная работа приводит к перегреву и повреждению обмоток. Интервал между попытками должен составлять не менее минимума времени охлаждения.

Сезонное обслуживание

Перед наступлением холодного сезона проверьте состояние аккумуляторной батареи и при необходимости замените ее. Холодный пуск требует максимальной отдачи от всех элементов системы. Зарядите батарею перед началом холодного периода эксплуатации.

Использование предпускового подогревателя существенно снижает нагрузку на стартер в зимнее время. Прогретый двигатель запускается легче и требует меньшего времени работы стартера. Система подогрева особенно важна в северных регионах.

Регулярно обрабатывайте контакты стартера защитными составами для предотвращения коррозии от дорожных реагентов и повышенной влажности. Защита контактов продлевает срок службы всей системы электроснабжения автомобиля. Вода не должна попадать на электрические соединения.

Стоимость работ и запчастей в России

Цены на стартеры по регионам

В крупных городах — Москве и Санкт-Петербурге — стоимость оригинальных стартеров Cummins составляет 20-30 тысяч рублей, качественные аналоги предлагаются по цене 10-18 тысяч рублей. Рынок предлагает широкий выбор запчастей различного качества и производства.

В региональных центрах цены обычно на 10-15% ниже столичных из-за меньших накладных расходов дилеров. Однако выбор моделей может быть ограничен, особенно для редких серий двигателей. Доставка может занять несколько дней в отдаленные регионы.

Восстановленные агрегаты стоят 40-60% от цены нового стартера и могут быть хорошим компромиссом между стоимостью и качеством. Важно выбирать проверенных поставщиков с гарантийными обязательствами. При покупке нужно получать все необходимые документы и гарантии.

Тип стартера	Москва/СПб, руб	Регионы, руб	Гарантия, мес
Оригинал новый	20000-30000	18000-25000	12-24
Аналог качественный	10000-18000	9000-15000	6-12
Восстановленный	8000-15000	7000-12000	3-6

Стоимость услуг

Диагностика неисправностей стартера в специализированных сервисах стоит от 500 до 1500 рублей в зависимости от сложности проверки и используемого оборудования. Комплексная диагностика включает проверку всех систем автомобиля. Свежие расценки можно уточнить по телефону или на сайте сервиса.

• Снятие и установка агрегата обходится в 1500-3000 рублей в зависимости от сложности работы и модели техники
• Стоимость может увеличиваться при необходимости демонтажа дополнительного оборудования для доступа к стартеру. Время работы влияет на итоговую стоимость
• Полная замена стартера с работой и материалами составляет 3000-5000 рублей, не включая стоимость самого агрегата. Цена зависит от региона
• Срочные работы могут оцениваться с повышающим коэффициентом до 50% от базовой стоимости услуг

Экономическая целесообразность

Самостоятельная замена стартера позволяет сэкономить 50-70% стоимости работ при наличии необходимого инструмента и опыта. Однако следует учитывать риски неправильной установки и потери гарантии. Важно не забыл про технику безопасности при самостоятельном ремонте.

Выбор между ремонтом и заменой зависит от степени износа агрегата и наличия специализированных мастерских. Качественный ремонт может продлить срок службы стартера на 80-100 тысяч километров. Произвел расчет показывает выгоду восстановления в большинстве случаев.

При выборе между оригинальными запчастями и аналогами учитывайте условия эксплуатации техники. Для коммерческого транспорта лучше использовать оригинальные детали, для частного — качественные аналоги. Адрес поставщика должен быть проверенным и надежным.

Решение специфических проблем

Проблемы с доступом

Ограниченное пространство в подкапотной зоне современных автомобилей часто затрудняет доступ к стартеру. Для решения данной проблемы может потребоваться снятие воздушного фильтра, защиты картера или других мешающих элементов. Далее работа становится значительно проще и безопаснее.

• Альтернативные способы доступа включают работу через колесную арку после снятия колеса или демонтаж части подрамника. Каждый автомобиль имеет свои особенности
• Выбор метода зависит от конкретной модели автомобиля и расположения стартера в моторном отсеке. Используются различные подходы
• При работе в стесненных условиях используйте удлинители, карданные шарниры и угловые приставки для инструмента. Специальный инструмент упрощает работу
• Терпение и правильный подход помогут избежать повреждения соседних узлов и агрегатов системы охлаждения или других важных компонентов

Проблемы с крепежом

Заедание крепежных болтов стартера часто встречается на технике с большим пробегом или эксплуатируемой в агрессивных условиях. Для решения проблемы используйте проникающие смазки и дайте им время подействовать. Старт откручивания должен быть плавным без рывков.

При повреждении резьбы в картере двигателя может потребоваться восстановление с помощью ремонтных втулок или нарезания резьбы увеличенного размера. Данные работы требуют профессиональных навыков и специального оборудования. Иногда приходится делать ремонт картера.

Замена нестандартного крепежа на стандартный возможна, но требует точного подбора длины и шага резьбы болтов. Неправильный крепеж может привести к повреждению картера или неправильному позиционированию стартера. Болт должен соответствовать всем параметрам оригинального.

Электрические проблемы

Поиск обрывов в проводке стартера осуществляется с помощью мультиметра в режиме измерения сопротивления. Проверьте целостность всех проводов от аккумуляторной батареи до стартера. Повторяющийся обрыв может указывать на системную проблему проводки.

• Восстановление поврежденных контактов включает зачистку окисленных поверхностей, замену наконечников проводов и обработку соединений защитными составами. Качественное соединение критически важно
• Проблемы с массой двигателя могут проявляться нестабильной работой стартера или его полным отказом в работе. Плохая масса создает дополнительные проблемы
• Проверьте и при необходимости восстановите все соединения массы между двигателем и кузовом автомобиля. Добавить дополнительные точки заземления при необходимости

Особенности работы на разных моделях техники

Газель и Валдай

Специфика подкапотного пространства автомобилей Газель требует особого подхода к снятию стартера. Ограниченный доступ снизу компенсируется возможностью работы через колесную арку после снятия правого переднего колеса. Некст поколение имеет улучшенную компоновку подкапотного пространства.

Особенности проводки включают использование дополнительного реле стартера, расположенного в монтажном блоке. При проблемах с пуском необходимо проверять не только сам стартер, но и цепи управления. Электрическая схема включает в себя несколько защитных элементов.

Грузовые автомобили

Камаз с двигателями Cummins имеет более просторное подкапотное пространство, что облегчает доступ к стартеру. Однако большая масса агрегата требует использования подъемных механизмов при демонтаже. Мотора может весить до 15-20 килограммов в сборе.

МАЗ и другие грузовые автомобили могут иметь различное расположение стартера в зависимости от компоновки. Изучение технической документации перед началом работ поможет избежать ошибок. Инструкции содержат подробные схемы расположения всех узлов.

Спецтехника

Экскаваторы и погрузчики часто имеют улучшенный доступ к узлам двигателя благодаря откидному капоту или съемным панелям. Это существенно упрощает обслуживание стартера и других агрегатов. Конструкция рассчитана на частое техническое обслуживание.

Генераторные установки и морские применения требуют особого внимания к защите электрических соединений от влаги и агрессивных сред. Используйте только качественные герметики и защитные покрытия. Соленый воздух особенно агрессивен к электрическим контактам.

Заключение и рекомендации

Правильная диагностика неисправностей стартера двигателя Cummins является ключом к успешному ремонту. Не спешите демонтировать агрегат без предварительной проверки электрических цепей и состояния аккумуляторной батареи. Систематический подход позволяет сэкономить время и избежать ненужных операций.

При выборе запасных частей отдавайте предпочтение проверенным поставщикам и известным брендам. Экономия на качестве комплектующих может привести к повторным поломкам и дополнительным расходам. Качественные детали служат дольше и работают надежнее, особенно в условиях интенсивной эксплуатации.

Самостоятельное обслуживание стартера доступно владельцам техники при наличии базовых навыков и правильного инструмента. Однако сложный ремонт лучше доверить специализированным мастерским. Помните, что неправильно выполненный ремонт может привести к более серьезным поломкам.

По мнению поставщика запчастей СПК-Импорт, регулярное профилактическое обслуживание и использование качественных расходных материалов значительно продлевает срок службы стартера и снижает эксплуатационные расходы. Инвестиции в качественное обслуживание окупаются надежностью работы техники.
