Сбой в цепи синхронизации двигателя заметен сразу по запуску и работе мотора. Стартер крутит бодро, а воспламенение не начинается, либо агрегат схватывает и глохнет. При движении появляются рывки, провалы тяги, внезапная остановка без явного перегрева. Лампа неисправности на панели служит косвенным признаком, но без прибора она не подскажет точную причину.
Признаки отказа
Датчик положения коленвала передает блоку сигнал о положении вала и моменте прохождения зубьев задающего диска. При обрыве цепи или пропадании импульса блок теряет опору для впрыска и зажигания. Отсюда возникает запуск с перебоями, нестабильный холостой ход, хлопки в выпуске. Если мотор глохнет на прогреве и затем вновь оживает, подозрение падает на внутренний обрыв обмотки либо трещину в корпусе.
Перед замером полезно исключить соседние источники сбоя. Похожую картину дают поврежденный разъем, окисленные контакты, перетертая изоляция, ослабленное крепление, загрязнение торца металлической пылью. Еще одна причина скрыта в зазоре между чувствительным элементом и задающим диском. Когда крепеж ослаблен, расстояние растет, сигнал слабеет, а пуск становится случайным.
Осмотр без прибора начинают с доступа к узлу. Корпус снимают с посадочного места, затем очищают торец от грязи и налипшей стружки. Разъем проверяют на люфт, зеленый налет, следы влаги и подгорания. Провод жгута просматривают по всей видимой длине: опасны заломы, натертые участки, следы касания горячих деталей и острых кромок.
Проверка мультиметром

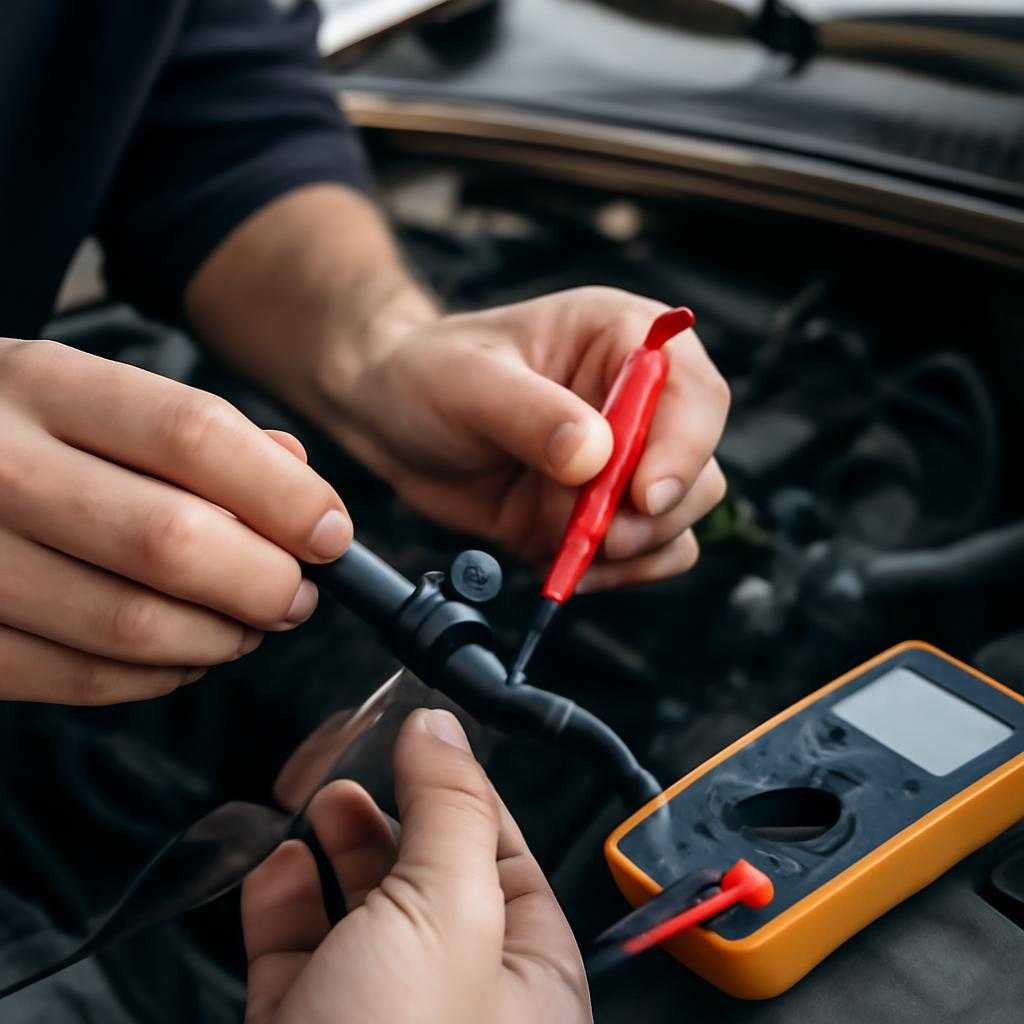

Без сканера основную информацию дает мультиметр. На снятой детали измеряют сопротивление между сигнальными выводами. Бесконечное значение указывает на обрыв, почти нулевое — на замыкание витков. Точный предел зависит от исполнения, поэтому без данных производителя ищут не норму, а явное отклонение и нестабильность показаний при легком шевелении разъема.
Далее проверяют проводку от разъема до блока управления. Один щуп ставят на контакт колодки, второй — на соответствующий конец жгута. Цепь с целой жилой показывает проводимость без скачков. Если показание пропадает при сгибе, внутри изоляции скрыт надлом. Отдельно проверяют отсутствие замыкания на массу, когда его быть не должно.
Индуктивный элемент удается оценить и в режиме переменного напряжения. Деталь подключают к щупам, затем проводят перед торцом стальным предметом либо вращают двигатель стартером при подключенном разъеме, если доступ к контактам сохранен. На экране должен появиться меняющийся сигнал. Полное отсутствие реакции при целой проводке и чистом торце усиливает подозрение на неисправность самого узла.
Частые ошибки
Главная ошибка — менять узел без проверки задающего диска. Сбитый зуб, сильная ржавчина, налипшая грязь или осевое биение нарушают чтение импульса не хуже обрыва цепи. Вторая ошибка связана с креплением. Перекошенный корпус меняет зазор, а неравномерный просвет вызывает пропуски сигнала на части оборотов.
Еще один промах — оценка пуска при слабом аккумуляторе. Низкое напряжение и медленное вращение коленчатого вала снижают амплитуду импульса, из-за чего исправный элемент выглядит подозрительно. Путаницу вносит и нагрев. На холодном моторе цепь ведет себя ровно, а под капотом, после прогреварева, обмотка теряет контакт и двигатель глохнет без предупреждения.
Проверка датчика положения коленвала без сканера дает ясную картину, если идти от простого к точному. Сначала осматривают корпус, торец, разъем и жгут. Затем измеряют сопротивление, прозванивают проводку и смотрят реакцию на движение металла или прокрутку стартером. Если внешних дефектов нет, проводка цела, а сигнал не появляется, деталь утратила работоспособность и подлежит замене.
